150T自動パンチ穴プレス機

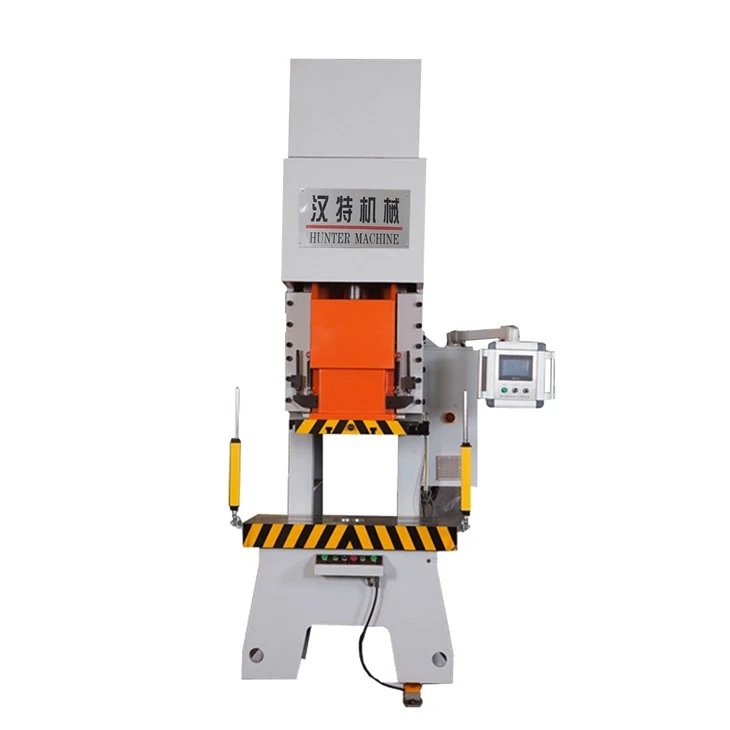

YH21-150T油圧パンチングマシン

特徴：

油圧数値制御パンチプレスは、油圧ポンプを使用して油圧シリンダーパンチを介して作動油を高圧に叩き、金型を叩いて上下の往復運動を形成し、スタンピングプロセスを実行します。 油圧数値制御パンチは、電気エネルギーから油圧パワーに変換されて、機械的エネルギーを形成します。 パンチとシングルカラム油圧プレスの利点を兼ね備えています。 パンチ、コーナーカット、カット、プレス、ストレッチ、フォーミングが可能です。 複数の機能を備えた1台のマシンを実現します。 CNC油圧パンチングマシンは、PLC集中制御とフルタッチスクリーン操作を採用しています。 手動および自動で制御でき、手動操作なしで自動給餌に対応できます。 一人で複数台の機械の操作を真に実現します。 機械は、低ノイズと高精度で、よりスムーズに動作します。 危険因子は0です。機器のすべての技術は、手動調整なしで、プログラム操作、ストローク、ストレッチを採用しています。 従来のブランキングとパンチングに基づいて、曲げ、成形、浅い絞りなどの複雑なプロセスも実行できます。

1.胴体は一体型の高鋼合金鋳物を採用し、熱処理プロセスにより内部応力が排除され、高精度、高剛性、および突発的な耐衝撃性が確保されます。

2.スライダーは、正確で安定した雲の回転を保証するために、長いガイドパスで設計されています。

3.トランスミッション部品を稼働させる機械は、集中検出と自動強制潤滑システム設計を採用しており、リアルタイム制御と自己保護機能を実現できます。

4.高感度クラッチ/ブレーキ装置と国際トップダブルソレノイドバルブを採用し、プレススライドの操作と停止の精度と安全性を確保します。

5.ヨーロッパ規格に準拠した包括的な電気回路設計-機械構造の設計は合理的であり、自動化された生産を実現し、コストを削減し、効率を向上させることができます。

製品パラメータ：

YH21シリーズ油圧プレスパラメータ
アイテム		単位	仕様
公称力		KN	250	400	630	800	1000	1250	1600	2000	2500	3150	4000
最大開口部		んん	320	320	400	480	480	480	480	500	500	520	520
スライドストローク		んん	150	150	150	200	200	200	200	200	200	200	200
液体使用圧力		Mpa	22	20	20	21	21	21	20	20	20	20	21
ディープスロート		んん	210	230	250	300	320	330	380	400	420	460	500
ダイハンドル穴サイズ		んん	φ40x50	φ50x70	φ50x70	φ60x70	φ60x70	φ60x70	φ80x80	φ80x80	φ80x80	φ100x100	φ100x100
トリップ数（参考）			12-40	12-40	12-40	12-30	12-30	12-20	12-20	12-20	12-20	12-20	12-20
走行速度	急いで	mm / s	185	210.0	200.0	240.0	242.5	231.1	231.1	237.7	245.5	257.9	242.5
	ジョブズ	mm / s	8-20	18.6	18.5	24.6	19.0	23.9	18.3	18.5	18.6	18.3	19.0
	帰路	mm / s	130	153.3	189.7	276.4	242.5	340.3	297.1	337.7	190.4	211.0	242.5
作業台の有効サイズ	左右	んん	650	650	700	800	1000	1000	1100	1300	1300	1500	1500
	前後	んん	420	420	500	600	600	650	700	700	700	800	800
	絞り	んん	￠100	￠150	￠180	￠180	￠200	φ200	φ200	φ200	φ200	φ250	φ250
スライダー底面サイズ	左右	んん	300	300	360	480	560	620	650	700	800	850	900
	前後	んん	220	250	290	360	420	450	450	580	600	650	700
プランジャーポンプ	サイズ	mL / r	10	16	25	40	40	63	63	80	100	125	160
電気モーター	力	KW	5.5	5.5	5.5/4	7.5	7.5/6	11	15	18.5	22	30	37
機械の外観	左右	んん	800	920	1100	1200	1300	1300	1450	1600	1600	1700	1700
	前後	んん	1100	1300	1440	1500	1550	1650	1750	2000	2230	2400	2500
	身長	んん	2400	2600	2800	2950	3200	3320	3550	3800	3950	4150	4450
油圧シリンダー形状			高速シリンダー
金型固定方法			作業台とスライダーのTスロット
クーラー			空冷式の
機器の重量		T	約2	約2.6	約3.5	4.2T	5.2T	7.5T	9.5T	12.5T	16T	22T	26.5T

適用範囲：

自動車、冶金、航空、船舶、家庭用ハードウェア、家電製品、建築資材、LEDランプ、スクリーン、パンチングサイン。

補助機能：旅程表示、時間表示、故障表示。

一般的な問題：

あなたはメーカーですか？

はい、同社にはさまざまな高精度の生産設備と検査設備、完全な生産チーム、そして注文のニーズを満たすための長年の生産経験があります。

マシンのインストール方法は？

お客様に幅広い技術サポートを提供するために、技術者を海外に派遣して、お客様のために設置およびトレーニングを行うこともできます。

アフターセールスはどうですか？

同社は24時間のアフターサービス、アフターサービスメールボックスを提供しています：huntermachinery@gamil.com
